干式变压器线圈结构

　　干式变压器的线圈是干式变压器重要的一个组成部分，对于干式变压器控制电流和电压方面都是发挥着巨大的作用的。干式变压器的线圈是干式变压器重要的一个部位，结构是比较复杂的，而且结构和组成部分也是比较明确的。那么常见的干式变压器的组成的线圈的结构是什么呢?以下是常见的干式变压器的线圈的主要的结构的介绍供大家进行参考：

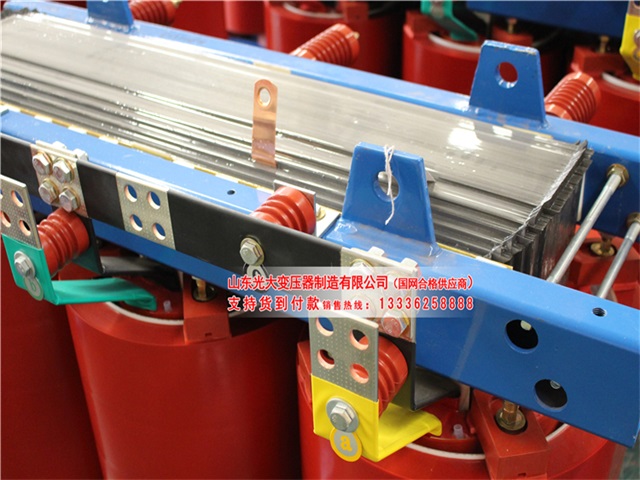

　　干式变压器线圈结构

　　1.层式线圈的基本结构

　　层式线圈每层如筒状，连续绕成。多层层式是由若干个这样的层同心排列组成，层间导线通常亦连续统制。双层及多层层式线圈结构简单，生产效率高，常用于35千伏级及以下的中小型油浸式干式变压器。双层及四层层式一般用作400V 的低压线圈，多层层式一般用作3kV 及以上的低压或高压线圈。

　　2.饼式线圈的基本结构

　　饼式线圈一般用扁线绕成，线段如饼状，其散热性能好，机械强度高，因此适用范围很大。饼式线圈包括各种连续式、纠结式、内屏蔽式、螺旋式，等等。特种干式变压器用的交错式、“8”字线圈等也属于饼式。几种常用饼式线圈的基本结构分类简述如下：

　　1)连续式线圈。连续式线圈线段数大约为30 ～ l40 段，并且一般为偶数( 端部出线) 或4 的倍数( 中部或端部出线)，以保证线圈的线端首尾出头均同时在线圈的外侧或内侧引出。外线圈的匝数可为整数，内线圈通常为分数匝，根据需要，线圈可为有分接头或无分接头。

　　2)纠结式线圈。常用的纠结式线圈是双饼为一个纠结单元，一般叫双饼纠结。单元内的油道称向外油道，单元间的油道称向内油道。一个单元的两段都是双数匝称双双纠结;都是单数匝称单单纠结;第一段( 反段)是双，第二段( 正段) 是单，称双单纠结;第一段是单，第二段是双称单双纠结。整个线圈全部由纠结单元组成，称全纠结式。整个线圈仅线端(或两端)有几个纠结单元，其余是连续线段，称纠结连续式。

　　3)内屏连续式线圈。内屏连续式是连续式线段内部插入增加纵向电容的屏线而成，故又称之为插入电容式。其外观极似纠结式。每段插入屏线的匝数可视需要自由改变。内屏蔽式线圈所用零部件与连续式相同。屏线上无工作电流，因此通常采用很薄的导线。工作电流通过的导线为连续绕成，与纠结式相比可减少大量焊头，这是内屏蔽式的第一个优点;插入屏线的匝数可以自由调节，从而可以按需要调节纵向电容，这是内屏蔽式的第二个优点。

　　4)螺旋式线圈。螺旋式线圈用于低电压、大电流的线圈结构，其导线为多根并联。全部并绕导线重迭组成一个线饼，每绕一匝前进一个线饼，称单螺旋;全部并绕导线组成两个重迭线饼，每绕一匝前进两个线饼者，称双螺旋;依此推之有三螺旋、四螺旋，等等。

　　干式变压器的线圈是干式变压器重要的一个组成部分，对于干式变压器的线圈您一定要了解它的基本的结构，实现干式变压器的功能的不断地进行提高。以上是干式变压器常见的线圈的主要的结构的解释，您还有什么不理解的，请咨询我们的厂家!
