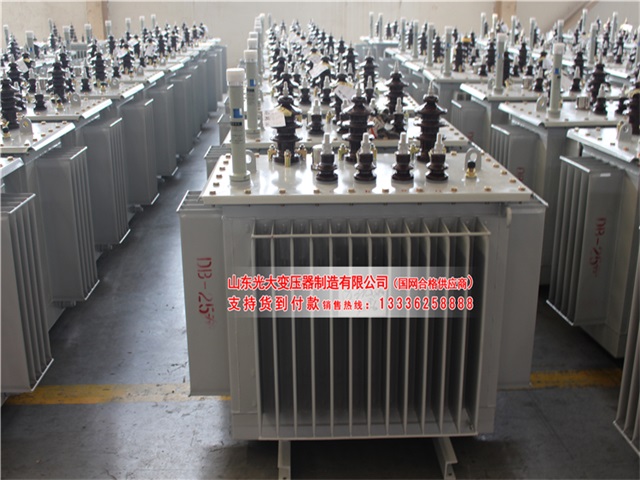

S11-250KVA油浸式变压器

发布日期:2020/9/22 10:14:53 来源:http://www.lcjyg.com 点击:278

  S11-250KVA油浸式变压器是一种结构更合理、性能更优良的新型高性能变压器,其立体卷铁芯由于其三个芯柱是等边三角形的立体排列,其磁路中无空气隙,卷绕更紧密,三个磁路长度一致,且都短,S11-250KVA油浸式变压器铁芯芯柱的横截面积更接近于圆形,因此性能进一步提高,损耗降低,噪声降低,三项平衡,减少三次谐波分量,S11-250KVA油浸式变压器多适用于城乡、工矿企业电网改造,更适用于组合式变压器和预装式变电站用变压器。

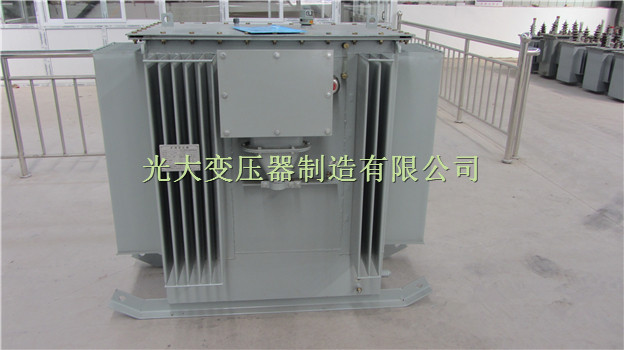

S11-250KVA油浸式变压器

  S11-250KVA油浸式变压器性能特点

  a、油浸式变压器低压绕组一般都采用圆筒式结构或螺旋式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

  b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

  c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至。

  d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

  e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

  f、产品表面经去油、去绣、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。

  g、精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

  S11-250KVA油浸式变压器使用环境:户外/户内使用

  正常环境使用条件:海拔不超过1000m。环境温度+40℃,-25℃,年平均温度+20℃

  特殊环境使用条件:海拔超过1000m。环境温度+40℃,-45℃。(若与上述条件不符时,订货时详细说明,可按相应标准的有关规定,作适当的调整)

  S11-250KVA油浸式变压器执行标准:

  GB1094.1~2-1996电力变压器

  GB1094.3.5-2003电力变压器

  GB1094.4-2005电力变压器

  GB/T6451-2008三相油浸式电力变压器技术参数和要求

  S11-250KVA油浸式变压器产品优势:

  1电力工程学科学设计,将电压变动率控制在1~1.5%以内。

  2.采用优质全新冷轧硅钢片叠装;有效减少铁损,提高效率

  3. H级耐温180°漆包线,自身损耗降至,。裸线圈绕组美观大方,功效提高。

  4、专利外观设计,美观、新颖,功率密度大,体积小,空间使用率高。

  5. 初级次级加风道散热快,

  7 镀锌脚架,户外耐候性增加,使用寿命20年。

  8. 采用特殊浸漆工艺处理,真空浸漆,烘箱干燥!

  9. 采用耐高温的绝缘材料设计,使变压器更加节能、更加宁静。

  10 节能低噪线圈留有通风槽,空气流动畅通,迅速有效降低线圈温度。

  11 产品按结构分为开启式和防护式,防护式是采用钢板加工成箱壳,变压器在箱壳内部,箱壳外有进出线孔,以便安装电源线路。

  1.2. 可按用户要求增加电压表、电流表、温控报警系统、转向轮等,以便移动。

  S11-250KVA油浸式变压器的材料说明:

  ①铁芯

  采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用合适之材料,使光大变压器性能设计达到。(光大变压器所有系列为全新优质硅钢片?)。

  ②线材

  采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃,HC, C 级别需要特殊说明)。

  ③绝缘材料

  采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

  ④接线端子排

  小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。

  ⑤铁脚

  主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。

  S11-250KVA油浸式变压器售后政策:

  1. 光大变压器厂生产的干式变压器、油浸式压器、质量保证期为叁年。

  2、本厂生产各种型号的变压器,稳压器,调压器,均可按照客户的要求、尺寸、规格来量身订做.

  3. 在质量保证期内若发生任何产品质量问题,我公司负责免费维修或更换。

  4. 本工厂技术和售后主管手机号24小时开通,产品售后处理意见,根据用户要求分为24小时内处理、 48小时内处理、以及与用户相约的时间内进行处理

  5 因产品意外事故造成停电,我公司承诺交通发达地区24小时内(偏远地区48小时内)到达现场进行处理,确保短的时间内给予完成。

  S11-250KVA油浸式变压器是一种结构更合理、性能更优良的新型高性能变压器,其立体卷铁芯由于其三个芯柱是等边三角形的立体排列,其磁路中无空气隙,卷绕更紧密,三个磁路长度一致,且都短,铁芯芯柱的横截面积更接近于圆形,因此性能进一步提高,损耗降低,噪声降低,三项平衡,减少三次谐波分量,该产品更适用于城乡、工矿企业电网改造,更适用于组合式变压器和预装式变电站用变压器。
