SCB10-2500KVA干式变压器

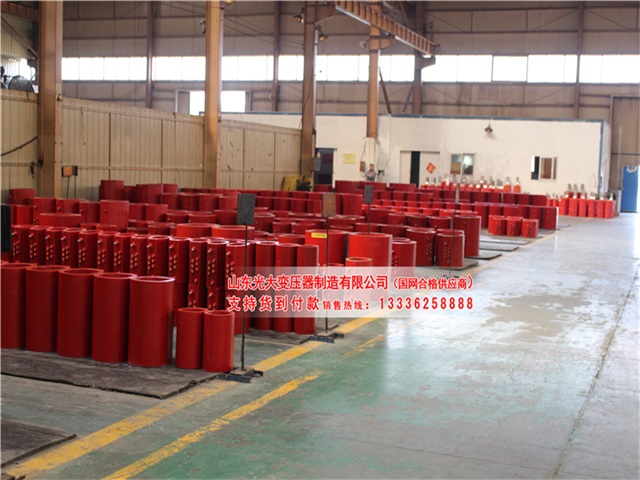

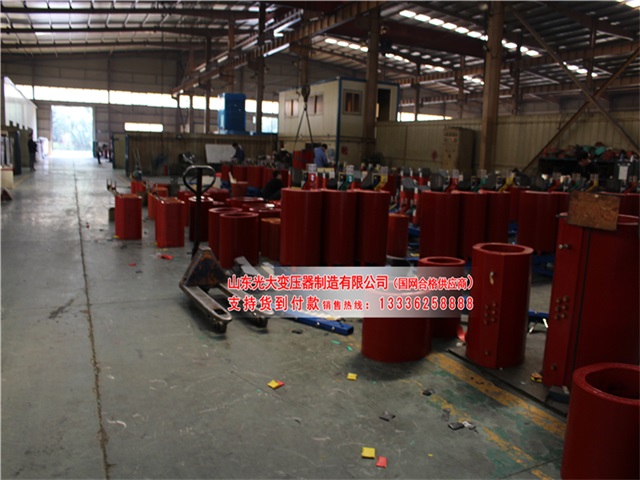

　　SCB10-2500KVA干式变压器以短玻璃丝为填料的浇注线圈采用分段园筒式，线圈内部设置有轴向气道以改善散热条件。科学的浇注成型工艺可确保树脂充分渗透到匝间、层间、段间以保证产品的电器绝缘强度及较少的局放置(≤5pc)。如何防止树脂浇注体的龟裂，控制浇注体内残留气泡的产生，把局放降低到小极限一直是国内外干变制造厂的重大课题，是树脂浇注干式变压器的关键制造技术。

　　SCB10-2500KVA干式变压器特点：

　　1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为SCB10-2500KVA干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

　　SCB10-2500KVA干式变压器结构特点：

　　铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

　　温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

　　保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

　　SCB10-200/10-0.4干式变压器执行标准：

　　GB1094.11-2007 干式电力变压器

　　GB/T10228-2008 干式电力变压器技术参数和要求

　　GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

　　JB/T10008-2004 6~500KV级变压器声级

　　JB/T56009-1998 干式电力变压器产品质量分等

　　本公司SCB10-2500KVA干式变压器制造技术的独到之处，独成一格的创造点是：

　　1、减薄了包封层的树脂厚度，增强了线圈的散热能力。

　　2、线圈采用玻璃丝毡加强，增强了线圈的机械强度，提高了产品抗突发短路能力，成功地解决了浇注体龟裂的问题。

　　3、线圈采用特殊工艺、极大地减少了线圈内部的局部放电量，提高了线圈电气强度。

　　4、低压线圈采用箔式结构，减少了端部漏磁，提高了产品抗突发短路能力。

　　SCB10-2500KVA干式变压器执行标准 ：

　　GB1094.11-2007 干式电力变压器。

　　GB/T10228-2008 干式电力变压器技术参数和要求。

　　GB/T17211-1996 干式电力变压器负载导则。

　　GB10237-1998 电力变压器绝缘水平和绝缘试验。

　　JB/T1008-1998 6~220kV级变压器声级。

　　JB/T56009-1998 干式电力变压器产品质量分等。
