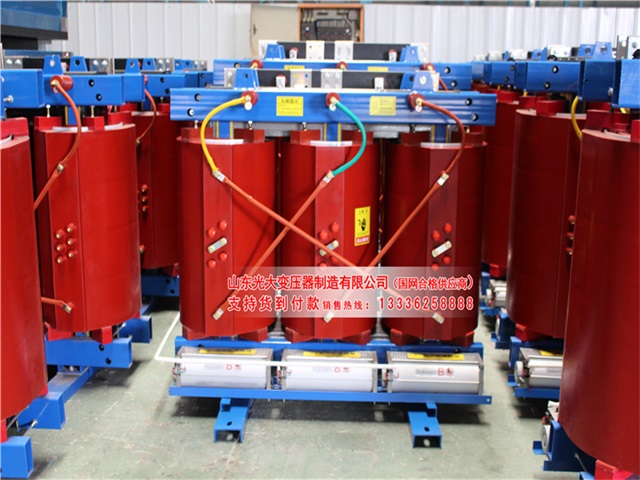

3150KVA干式变压器

　　3150KVA干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

　　3150KVA干式变压器产品特点：

　　1.线圈采用铜导线缠绕或箔绕，以无纺布加亚胺薄膜线材为原材料，无纺布加亚胺薄膜线材具有相对绝缘厚度较薄，耐压性能高等特点，是绕制体积小，出力大，可靠性高的电器产品**的绕组线材料。耐压强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3.铁芯采用全新武钢120冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5. 3150KVA干式变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干变提供可靠的过载保护装置，从而提高干变运行的安全性。

　　3150KVA干式变压器结构特点：

　　铁芯:铁芯选用全新武钢120优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗(空载损耗可以达到负差)，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

　　3150KVA干式变压器结构特点:

　　1.铁芯

　　采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

　　2.绕组

　　有以下几种:(1)缠绕式(2)环氧树脂浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　(4)多股玻璃丝浸渍环氧树脂缠绕式

　　一般采用多层圆筒式或多层分段式结构

　　4.低压绕组

　　一般采用层式或箔式结构

　　3150KVA干式变压器形式:

　　1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

　　2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

　　3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.
